石油プラント機器

UNI-PON

自吸式×防爆
ユニット型燃料ポンプ

ガソリンスタンドでも採用されている高性能ポンプ・モーターを搭載。
石油製品の移送から、供給、抜き取りまで、圧倒的な安心をご提供します。

燃料移送を、安全に、確実に。

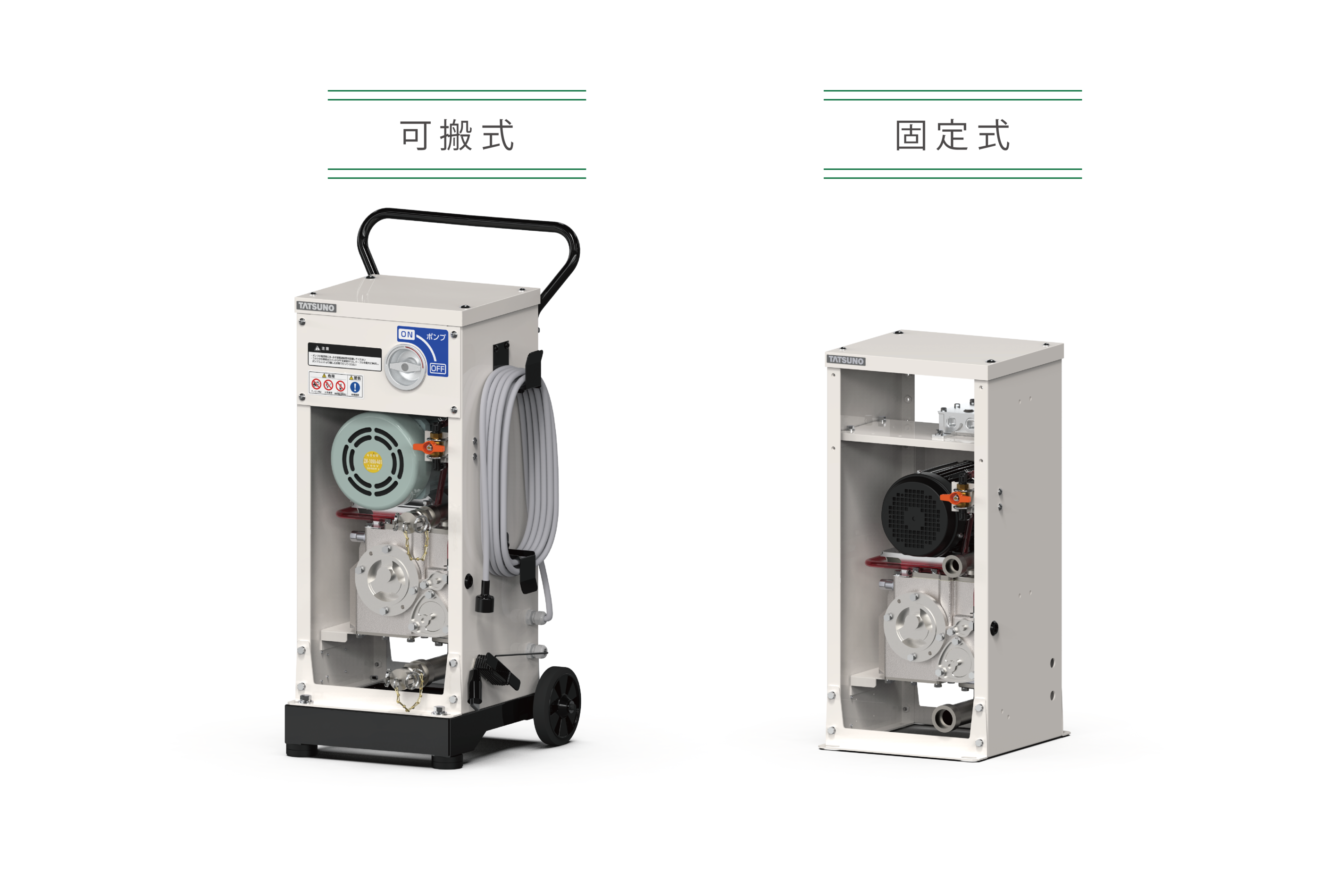

2タイプをラインアップ
設置環境や運用方法に合わせて、「可搬式」と「固定式」を用意しました。

コンパクト設計
幅や奥行きを抑えたコンパクト設計で、設置スペースを有効活用できます。

ワンタッチでホース接続
カムロック式の採用により、ワンタッチで接続可能。
用途に応じたホース長の変更も容易です。

ガソリンにも対応
軽油、灯油、A重油をはじめ引火点の低いガソリンの使用も可能です。

幅広い業種に対応可能な自吸式ユニット型燃料ポンプ

主な役割とご利用シーン

供給ポンプ
・ボイラー設備、コージェネレーション（自家発電）設備、KHP（冷暖房）設備への燃料供給。
・病院の非常用発電機への燃料補給や、農業ビニールハウスのボイラーへの注油。

抜き取りポンプ
・燃料タンク清掃時の含油水の抜き取り作業。
・災害時などで埋設配管が破断した際に、直接タンクから燃料を圧送する緊急対応。
・ドラム缶から屋外タンクへの移送。

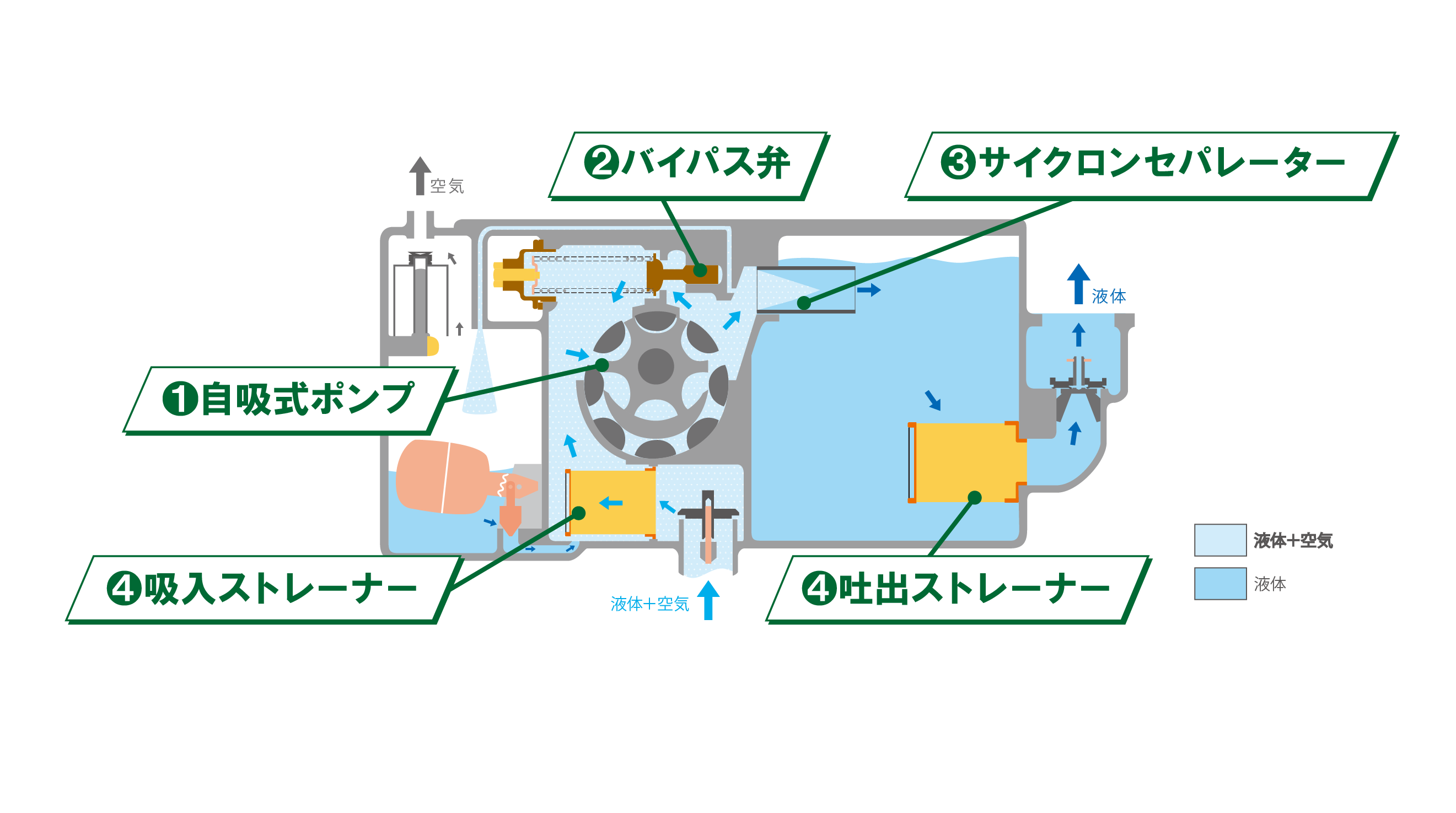

高機能のオールインワンポンプで作業を効率化

① 自吸式ポンプ
真空吸引方式を採用し、一般的なギヤポンプで必要な”呼び油”が不要。ポンプ内が空でも初回から油を吸い上げられます。

② バイパス弁
ノズルなどで吐出口を閉じて高圧がかかっても、バイパス機能が自動で作動し、油を安全に還流。ポンプ停止なしで対応可能です。

③ サイクロンセパレーター
ポンプ内部のエア分離機構が油と空気を自動で分離。空気を吸い込んでも吐出時に油と混ざらず、安定した供給が可能です。

④ 吐出/吸入ストレーナー
ポンプの吸入部と吐出部それぞれにストレーナーを装備し、不純物をしっかりキャッチ。異物混入を防ぎ、クリーンな油を吐出します。

可搬式タイプ

・型式 FDAD
・使用最大吐出量 標準速:50L/min(A重油は40L/min)
・最大吸入揚程 4m(ガソリン柱)
・使用液種 標準速:ガソリン、灯油、軽油、A重油

固定式タイプ

・型式 FDAS
・使用最大吐出量 標準速:50L/min(A重油は40L/min)) 高速:90L/min(A重油は70L/min)
・最大吸入揚程 4m(ガソリン柱)
・使用液種 標準速:ガソリン、灯油、軽油、A重油高速:灯油、軽油、A重油

UNI-PONの主な仕様

カタログ: UNI-PON
